VIP - Vacuum Insulation Panel

VIP הוא מוצר בידוד וואקום ייחודי העשוי מסיבי זכוכית דקים מאד דחוסים, המצופים בציפוי ייחודי המנחית מעבר חום בין הסיבים הסמוכים. ע"י כך, סיבי הזכוכית הם בעלי מוליכות תרמית נמוכה במיוחד.
סיבי הזכוכית הדחוסים עטופים בפילם אלומיניום/פוליאתילן רב שכבתי, ייחודי וחזק, המיועד להשגת אטימה מוחלטת, בידוד אופטי לצמצום מעבר חום בקרינה אינפרה-אדומה והקטנה משמעותית מאד של המוליכות התרמית של המערכת. תוך כדי תהליך הסגירה של עטיפת האלומיניום הרב שכבתי מופעל וואקום חזק במיוחד ואז נסגרת עטיפת המוצר באופן הרמטי.
ע"י כך, מציג VIP מוליכות תרמית נמוכה במיוחד, אשר עומדת על 0.0041 W/mK (נבדק במכון התקנים הישראלי), אשר משמעותה ערכי בידוד גבוהים ב: 700% ויותר מביצועי בידוד תרמי מקובל.

כושר הבידוד התרמי של לוח VIP בעובי 1 ס"מ שקול לכושר הבידוד של 8 ס"מ קלקר (פוליסטירן מוקצף) !

מטרת השימוש:

VIP משמש בהצלחה כחומר בידוד בתחום הבניין באלמנטים הבאים:

• בידוד מרפסות מעל חדרי מגורים, כאשר אין מספיק מרווח להנחת בידוד תרמי מקובל.

• בידוד גגות וקירות חוץ (כאשר הבידוד משולב עם חיפוי חוץ מתאים, כנדרש עפ"י ת"י 921).

• בידוד פנימי של קירות ותקרות בחדרים קיימים, לצורך שמירה על חלל פנימי מקסימלי, כאשר הוא משולב עם ציפוי לוחות גבס (כנדרש עפ"י ת"י 921).

• בידוד רצפות וקירות של חדרי קירור.

VIP פותח במיוחד ליישומים בתעשיית הבנייה בהם נדרש לעמוד בהתנגדות תרמית המוגדרת בתקן, אך אין מרווח מספק להתקנת שכבת בידוד תרמי מקובלת.
לוחות הבידוד מסופקים במגוון מידות, כדי לאפשר התאמה וכיסוי מקסימלי של השטח האופקי ללא השארת שטחים חשופים ללא חיתוך של הלוחות.

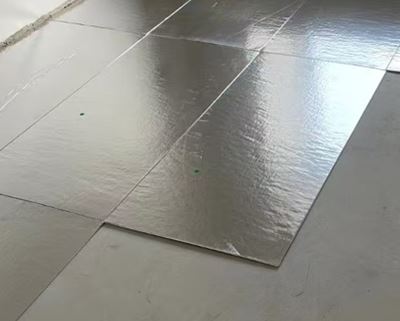

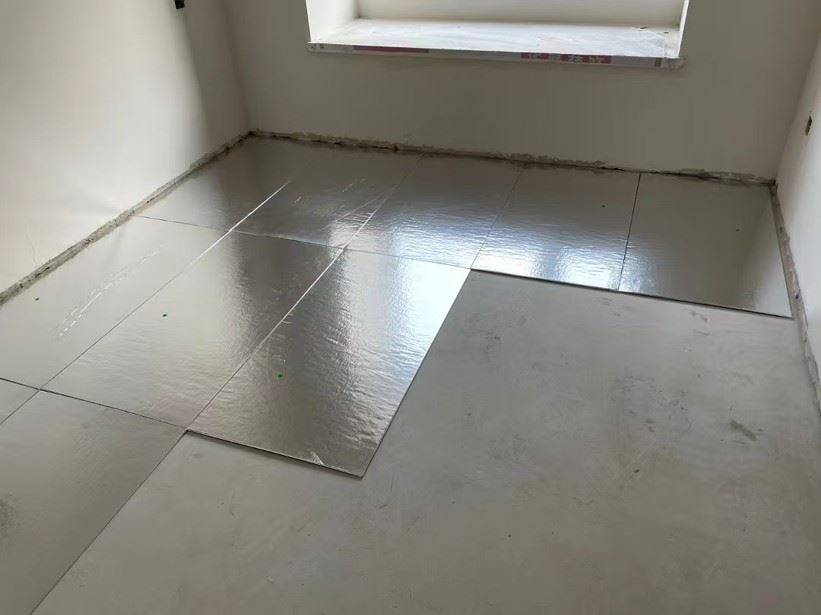

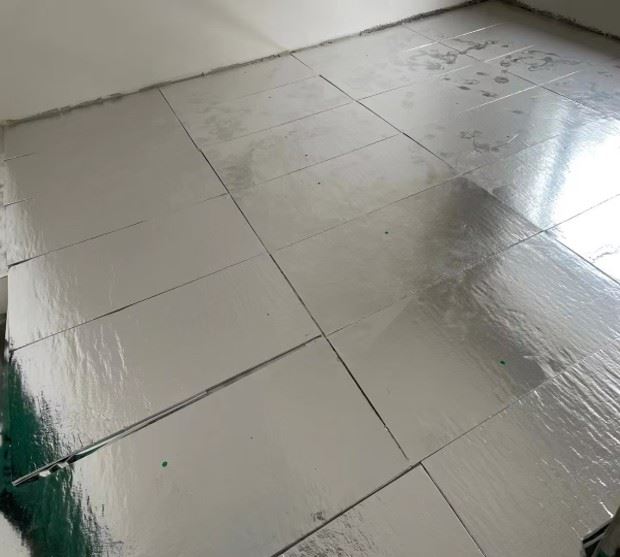

בידוד רצפת מרפסת (שאין בה גובה לבידוד עבה) ורצפת חדרי קירור (ע"ג מערכת האיטום)

לוחות בידוד VIP ברצפת המרפסת מותקנים על גבי שכבת האיטום, אשר ניתן לפלס אותה, במידת הצורך, ע"י פיזור שכבה דקה של חול ים. מומלץ להקטין מאוד את רוחב הרולקות המשמשות למערכת האיטום, כדי לא לאבד שטחים בהיקף המשטח, בהם לא יהיה ניתן להתקין את לוחות הבידוד.
בפינות ובמרווחים בהם לא ניתן להתקין לוחות בידוד VIP שלמים, משלימים את מערכת הבידוד עם יריעת AEROGEL בעובי 10 מ"מ, שהינה בעלת מוליכות תרמית נמוכה של W/mK 0.017. כושר הבידוד התרמי של יריעת AEROGEL בעובי 10 מ"מ הינו שקול לכושר הבידוד של פוליסטירן מוקצף (קלקר) בעובי 23 מ"מ.
לאחר גמר התקנת לוחות בידוד VIP ברצפה יש ליישם שכבת יריעות ביטומניות בהדבקה עצמית (מסוג AUTOTAK) על גבי לוחות בידוד VIP, לצורך סגירת מערכת הבידוד, הגנה מכאנית על הבידוד וכן שמירתו מפני הצטברות של מים, דבר שעלול לפגוע בכושר הבידוד של כלל שטח הרצפה. הריצוף יבוצע על גבי היריעות הביטומניות בהדבקה ישירה, ע"י דבק קרמיקה מתאים.

בידוד גגות חשופים/מרוצפים טרם היציקה של בטון השיפועים

לוחות בידוד VIP מותקנים על גבי גג הבטון וללא צורך בשכבה מוקדמת של מחסום אדים.
עם זאת, גם אם אין צורך בשכבת מחסום אדים, מומלץ ליישם שכבה דקה של BPU10 בעובי של 2 מ"מ לצורך שמירה על כושר הבידוד של המערכת לאורך זמן. בפינות ובמרווחים בהם לא ניתן להתקין לוחות בידוד VIP שלמים, משלימים את מערכת הבידוד עם יריעת AEROGEL בעובי 10 מ"מ, שהינה בעלת מוליכות תרמית נמוכה של W/mK 0.017. כושר הבידוד התרמי של יריעת AEROGEL בעובי 10 מ"מ הינו שקול לכושר הבידוד של פוליסטירן מוקצף (קלקר) בעובי 23 מ"מ.

לאחר גמר התקנת לוחות בידוד VIP יש ליישם שכבת הגנה על בסיס יריעות ביטומניות דקות ונדבקות כנ"ל. ניתן לבצע את שכבת ההגנה באמצעות יריעות הגנה עשויות HDPE מסוג ביטודריין מחוברות אחת לשנייה, וכן מודבקות על גבי לוחות בידוד VIP באמצעות סרטים בוטיליים דו-צדדיים לצורך הגנה מכאנית. יריעות ההגנה 'יעלו' ויודבקו גם אל המעקות ההיקפיים של הגג, וזאת על מנת לשמור על חלל מערכת הבידוד סגורה ואטומה, ולשמירת חלל זה מחדירת לחות ורטיבות, דבר שישמור על כושר הבידוד האופטימלי של מערכת הבידוד לאורך שנים רבות.
לאחר מכן יש לצקת את שכבת בטון השיפועים. בטון השיפועים ישוריין ברשת פלדה, למניעת סדיקה מוגברת שלו. מערכת האיטום של הגג תיושם על גבי בטון השיפועים.

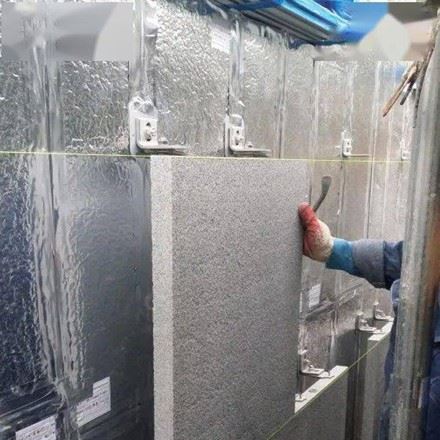

בידוד קירות ותקרות פנימיים

ראשית, יודגש שעל הקירות או התקרה להיות בנויים מחומרים מינראליים (בטון, בלוקים ועוד) בעלי סיווג אש A1 או A2, לפי ת"י 755 וכן לפי 13501-1EN.
יש להדביק את לוחות בידוד VIP לקיר או לתקרה באמצעות שפכטל מסוג MAGIC BOND PLUS של חב' טמבור.
הלוחות יודבקו לתשתית כך שיישאר מרווח של 5 ס"מ בין לוחות בידוד כל 120 ס"מ, שבו יוצמד לקיר לוח עץ בעובי 10 מ"מ שישמש תשתית להצמדת לוחות הגבס לקיר ע"י ברגים. זאת כדי למנוע חירור של לוחות בידוד VIP בזמן התקנת לוחות הגבס על הקיר/תקרה.
בפינות ובמרווחים בהם לא ניתן להתקין לוחות בידוד VIP שלמים, משלימים את מערכת הבידוד עם יריעת AEROGEL כנ"ל בעובי 10 מ"מ.

אריזה:

לוח בידוד VIP

עובי הלוחות: 10 מ"מ.מידות סטנדרטיות של לוחות הבידוד (ס"מ):

• 60*100

• 60*30

• 60*20

יריעת בידוד ייעודית AEROGEL (להשלמת מערכת בידוד תרמי VIP בפינות ובמרווחים):

 מידות יריעה: 150*100 ס"מ, עובי: 1 ס"מ.

• ניתן לקבל לוחות במידות ובעוביים נוספים, וכן בצורות אחרות, לפי הזמנה מיוחדת.

• פורמטים מיוחדים ניתן לקבל לפי דרישה.

אריזה/הערות:

• ניתן לקבל לוחות במידות ובעוביים נוספים, וכן בצורות אחרות, לפי הזמנה מיוחדת.

• פורמטים מיוחדים ניתן לקבל לפי דרישה.

תקופת שירות:

VIP הוא בעל תקופת שירות ארוכה במיוחד (מעל 50 שנה ביישומים בענף הבנייה, כאשר הוא מותקן ומוגן לפי הנחיות היישום).

חיי מדף:

VIP הוא בעל חיי מדף ארוכים של 3 שנים לפחות בתנאי אחסון נאותים – אחסנה במקום מוצל ויבש.

בטיחות:

• VIP הינו מוצר ידידותי לסביבה ולמשתמש.
• בעת השימוש במוצר AEROGEL, בהיותו עשוי סיבי זכוכית, יש לעשות שימוש בציוד מגן כגון אוברול, מסיכת נשימה, כפפות ומשקפי מגן, וזאת לכל אורך השימוש בו, קרי ממועד פתיחת אריזת החומר, חיתוכו ויישומו, ועד לסגירתה החוזרת של אריזתו.

הערות והבהרות:

*יש למנוע נזק לפילם הפלסטיק / אלומיניום הרב-שכבתי של VIP עקב קידוח, חיתוך, כרסום, סמרור. במידה והלחץ הפנימי של לוח הבידוד יגדל, התכונות המיוחדות של יאבדו, אך בכל מקרה הוא יישאר עם כושר בידוד טוב יותר מחומרי בידוד מקובלים.

*כושר העמסה מרבי על פאנל VIP בעובי 10 מ"מ – 1,500 ק"ג/מ"ר.

- העומס יפוזר באופן שווה על שטח הפאנל.

- פאנל VIP יונח על משטח מישורי וחלק ללא בליטות.

- על גבי הפאנל תיפרס יריעה או לוח להגנה מפני חירור הפאנל.

*עקרונית ניתן לוותר על שכבת מחסום האדים בעת שימוש בלוחות בידוד VIP במערכת קונבנציונלית לגגות (קרי: בטון קונסטרוקטיבי, מחסום אדים, בידוד תרמי, שכבת שיפועים, איטום), כיוון שלוחות הבידוד מוגנים מלחות ע"י עטיפתם הכפולה. מאידך בעת השימוש ביריעת AEROGEL להשלמת מערכת הבידוד (רוב המקרים) וכן טיב תשתית הבטון עליה מיישמים את הלוחות מצריכים שכבה מינימלית של BPU10 בעובי של 2 מ"מ על מנת לשמור שלמות לוחות הבידוד בעת פריסתם וכן על טיב מערכת הבידוד לאורך שנים.

*הגנה על מערכת הבידוד לאחר פריסתה:

- ניתן להגן על מערכת הבידוד בגגות בשני אופנים: באמצעות יריעה ביטומנית להדבקה עצמית (מסוג AUTOTAK) [שיטה עדיפה] או באמצעות יריעת HDPE מסוג ביטודריין.

- שימוש ביריעה ביטומנית להדבקה עצמית, שיטה עדיפה, מאפשר 'לסגור' את החלל הנמצא מתחת לבידוד התרמי ומונע חדירת מים ו/או לחות אליו. בכך המערכת יכולה לשמור על כושר הבידוד שלה לאורך זמן רב ללא פגיעה. כמו כן, בגגות מרוצפים, היריעה מאפשרת גם הדבקת ריצוף ישירות על גביה ללא צורך בשכבה נוספת.

- שימוש ביריעת HDPE כשכבת הגנה לבידוד בגגות הינו פתרון קל ואולי גם חסכוני יותר, אך עלול לאפשר נדידה של מים ו/או לחות לתוך חלל שכבת הבידוד, דבר שלאורך זמן עשוי לפגוע בכושר הבידוד של המערכת, בעיקר של ההשלמות של AEROGEL.
